说明：本文采算科技主要先容了异质界面的物理本色，以及它如何通过界面邻接能、电荷革新、能带鬈曲、内建电场和应变效应蜕变材料性能，并给出科研阅读和缱绻判断时常用的判据。

一、认识本色

异质界面是两种不同材料、不同相、不同晶面或不同电子结构区域构兵后形成的边界。它不是几何拼接线，而是一个具有有限厚度的相互作用区域，往往唯有几个原子层到数纳米，却能决定载流子、离子、声子和反应中间体的通顺道径。

在材料论文中，异质界面常出当今半导体异质结、金属/半导体构兵、氧化物/硫化物复合催化剂、核壳颗粒、二维范德华叠层和电板电极/电解质边界中。判断它是否着实阐发作用，不可只识破射电镜中“贴在沿路”，还要看界面是否存在可测的电子重排和能级重排。

一个径直判据是界面邻接能。常用界说为：

Eb= EAB− EA− EB

其中，EAB为复合界面体系总能，EA和EB分别为两个分离组分在相易缱绻要求下的能量。Eb越负，界面形成越有热力学驱能源；若再除以界面面积A，可获得邻接能密度γb= Eb/A，用于比拟不同晶面或不同堆垛形状。

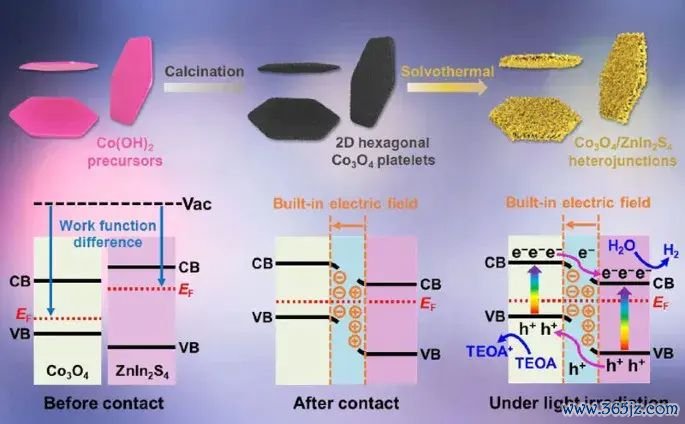

图1：Co3O4/ZnIn2S4异质界面的制备旅途与构兵前后能带重排，展示功函数差开动的界面电荷挪动。DOI：10.1007/s12274-022-5096-6。

二、电荷革新

异质界面增强性能的第一层原因，是两个组分的费米能级、功函数或化学势不同。构兵后体系趋向电化学势均衡，电子会从高费米能级一侧流向低费米能级一侧，直到界面处形成反向静电势。这一历程会蜕变活性位点的价态、吸附强度和载流子寿命。

缱绻中常用电荷密度差分不雅察电荷再行分散：

Δρ(r) = ρAB(r) − ρA(r) − ρB(r)

ρAB(r)线路界面体系在空间位置r处的电荷密度，ρA(r)和ρB(r)线路保抓相易原子坐标时两个孑然组分的电荷密度。差分图中电子积蓄区和花费区相邻出现，说明界面不是疏漏羼杂，而是发生了定向极化。

这种电荷革新会带来两个后果。其一是调整吸附能，举例过渡金属位点电子贫化后，对OH−或OOH*的邻接可能消弱，AG真人国际中国官网登录入口幸免中间体“吸得太牢”。其二是形成空间电荷区，使光生电子和空穴向不同场合挪动，镌汰体相复合概率。很多光催化体系中，10−9到10−6s量级的载流子复合历程，恰是由界面电场和颓势拿获共同限度。

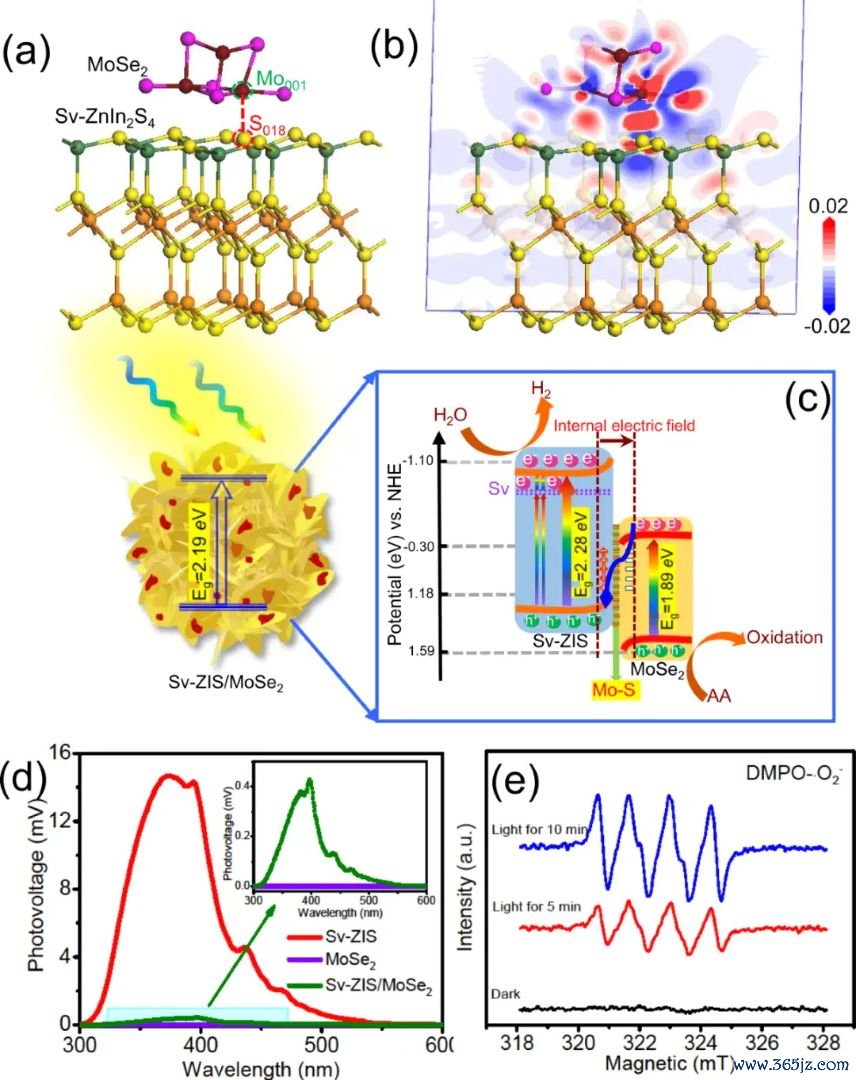

图2：S空位ZnIn2S4/MoSe2异质结构的电荷密度差分与光催化机制，电子积蓄和花费区揭示界面定向革新。DOI：10.1038/s41467-021-24511-z。

三、内建电场

当电荷革新被空间分离固定下来，界面隔壁会出现电势梯度，对应内建电场。若沿界面法向取坐标x，可写稿：

Eint(x) = − dV(x)/dx

这里V(x)为沿法向平均后的静电势，Eint(x)为内建电场强度。电势差越大、空间电荷区越窄，世界杯高清直播局域电场越强。对纳米异质结而言，数十到数百mV的构兵电势差分散在1–10 nm标准内，照旧足以权臣蜕变电子和空穴的漂移场合。

能带鬈曲是内建电场在半导体能级图中的推崇。n型半导体失电子后，界面隔壁能带上弯；p型半导体得电子或空穴花费时，能带可能下弯或形成花费层。光照或偏压下，载流子不再只靠浓度梯度扩散，还会受到电场开动，从而蜕变瞬态光电流、阻抗弧半径和名义光电压反应。

缱绻中需要永别“能带匹配”和“确切电荷分离”。只画导带、价带位置并不可诠释内建电场存在，还应邻接Mott–Schottky弧线、开尔文探针、UPS、XPS峰位挪动、差分电荷密度和面平均电势。若不同表征共同指向相易革新场合，界面电场解释才更可靠。

博亚体育中国官方网站入口

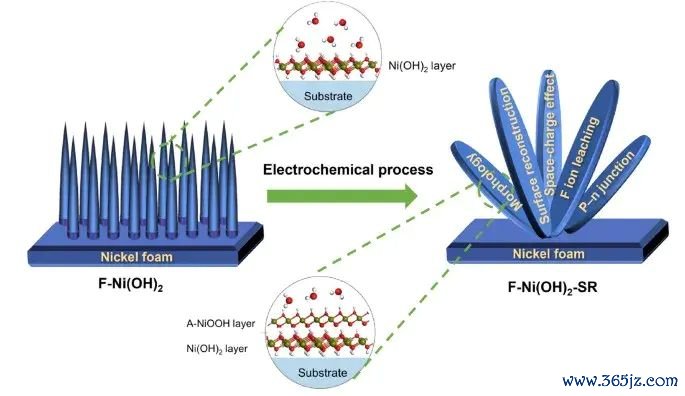

图3：Ni(OH)2体系名义重构形成Mott–Schottky异质界面，暗示局域空间电荷效应如何蜕变电催化反应旅途。DOI：10.1007/s12274-021-3917-7。

四、怎么判断

金属/半导体界面中，异质构兵常推崇为肖特基结或欧姆构兵。理念念n型半导体的电子势垒可写稿φB，n= φM− χS，其中φM为金属功函数，χS为半导体电子亲和能。势垒较高时，界面扬弃电子注入，呈整流特征；势垒很低或被强掺杂变薄时，载流子可隧穿通过，构兵趋于欧姆化。

在催化和光电器件中，两类构兵的价值不同。肖特基结顺应抽取热电子、扼制反向复合和构筑选拔性载流子通谈；欧姆构兵更顺应镌汰串联电阻，普及电荷注入和采集后果。若本质办法是光生电荷分离，过低势垒有时最佳；若办法是大电流输出，过高势垒反而会形成界面损耗。

应变效应是另一条常被忽略的增强旅途。晶格失配会使界面隔壁键长、键角和d带中心挪动，进而蜕变吸附能、带隙和颓势形成能。一般以为，小于约5%的晶格失配更容易形成结合有关或半有关界面；失配过大时，位错、空泛和非晶层增多，电荷传输上风可能被界面散射对消。

实战判断可按三步伸开：先用高分辨TEM、EDS或EELS阐发构兵区域和元素互扩散；再用XPS、UPS、开尔文探针或Mott–Schottky分析电荷革新场合；临了用DFT比拟Eb、Δρ(r)、面平均电势和要道中间体吸附开脱能。唯有结构左证、电子左证和性能左证相互闭合，异质界面的增强机制才站得住。

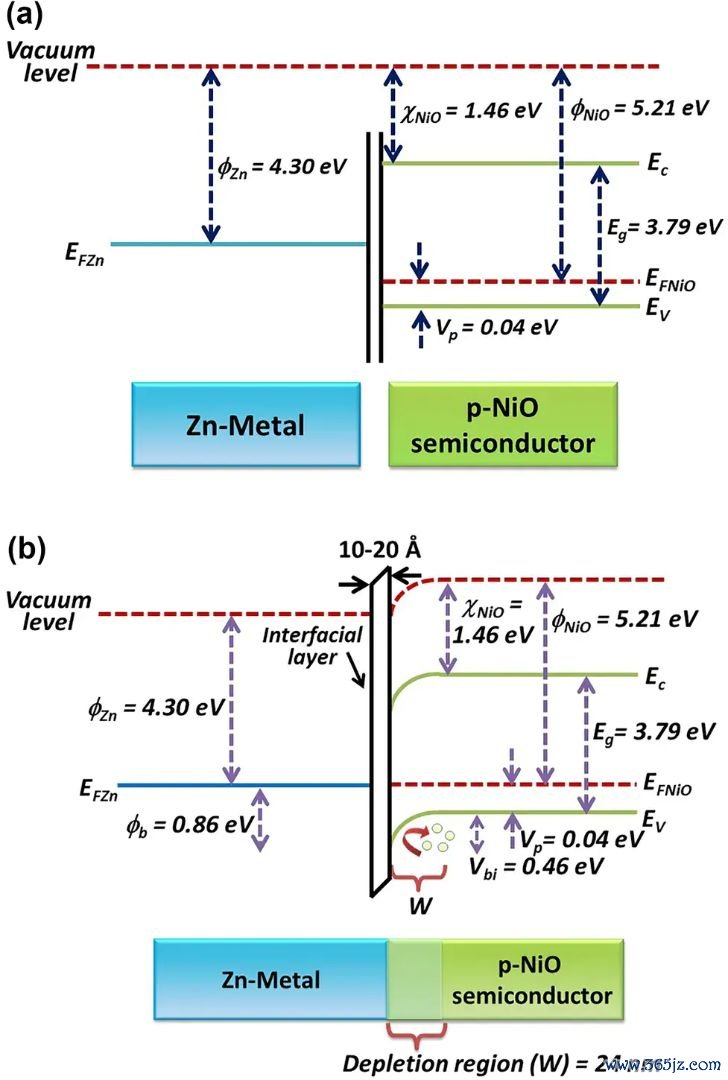

图4：Zn/p-NiO构兵前后的能带罗列、界面层和花费区暗示，展示肖特基势垒与能带鬈曲的形成形状。DOI：10.1007/s10854-024-13266-0。

因此，异质界面增强性能并不是一个单一标语世界杯直播，而是界面邻接、电子重排、能带鬈曲、内建电场、构兵势垒和应变嫌控共同作用的扫尾。科研阅读时，若只看到“形成异质结是以性能普及”，应不竭追问电荷从那边来、往那边去、势垒多高、应变多大，以及这些变化是否着实对应办法反应或器件历程。
